P&ID 라인 심볼 [Process, Electrical, pneumatic, communication line]





---







안녕하세요 여러분
즐거운 명절 보내셨나요?
코로나로부터 안전한
설연휴 보내셨길 바라겠습니다.





오늘의 주제는 “P&ID Line Symbol” 인데요
전 시간에 언급한 “P&ID 심볼앤레전드 심화편입니다”


(ㅡ)
( - - -)
(-//-)

혹시 세 가지 표현의 차이가 무엇일까요?
첫번째은 직선
두번째는 점선
세번째는 빗금인데요.

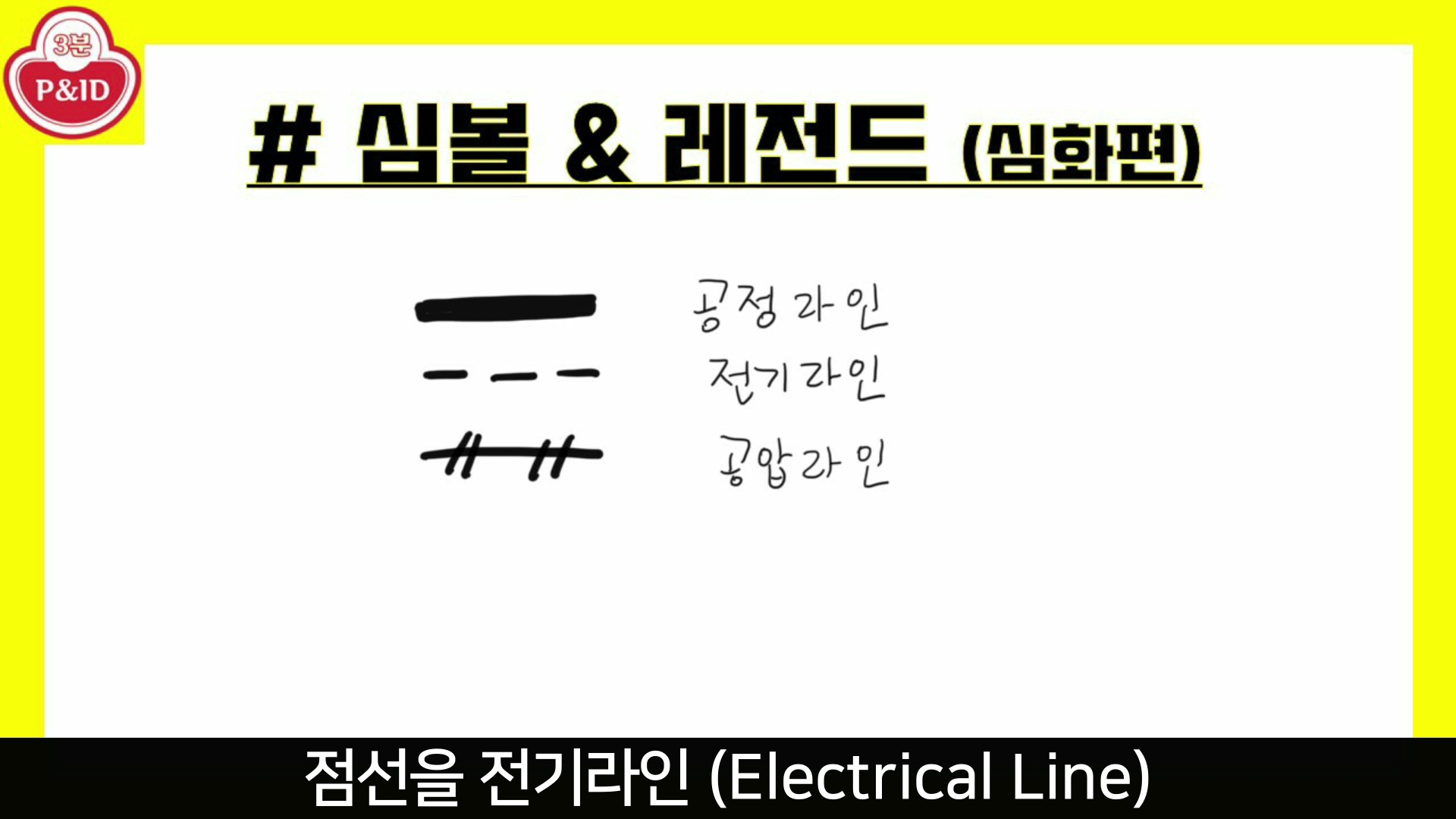

일반적으로 P&ID에서는
직선은 공정라인 (Process Line)
점선을 전기라인 (Electrical Line)
빗금을 공압라인 (Pneumatic Line) 이라고 표현합니다.

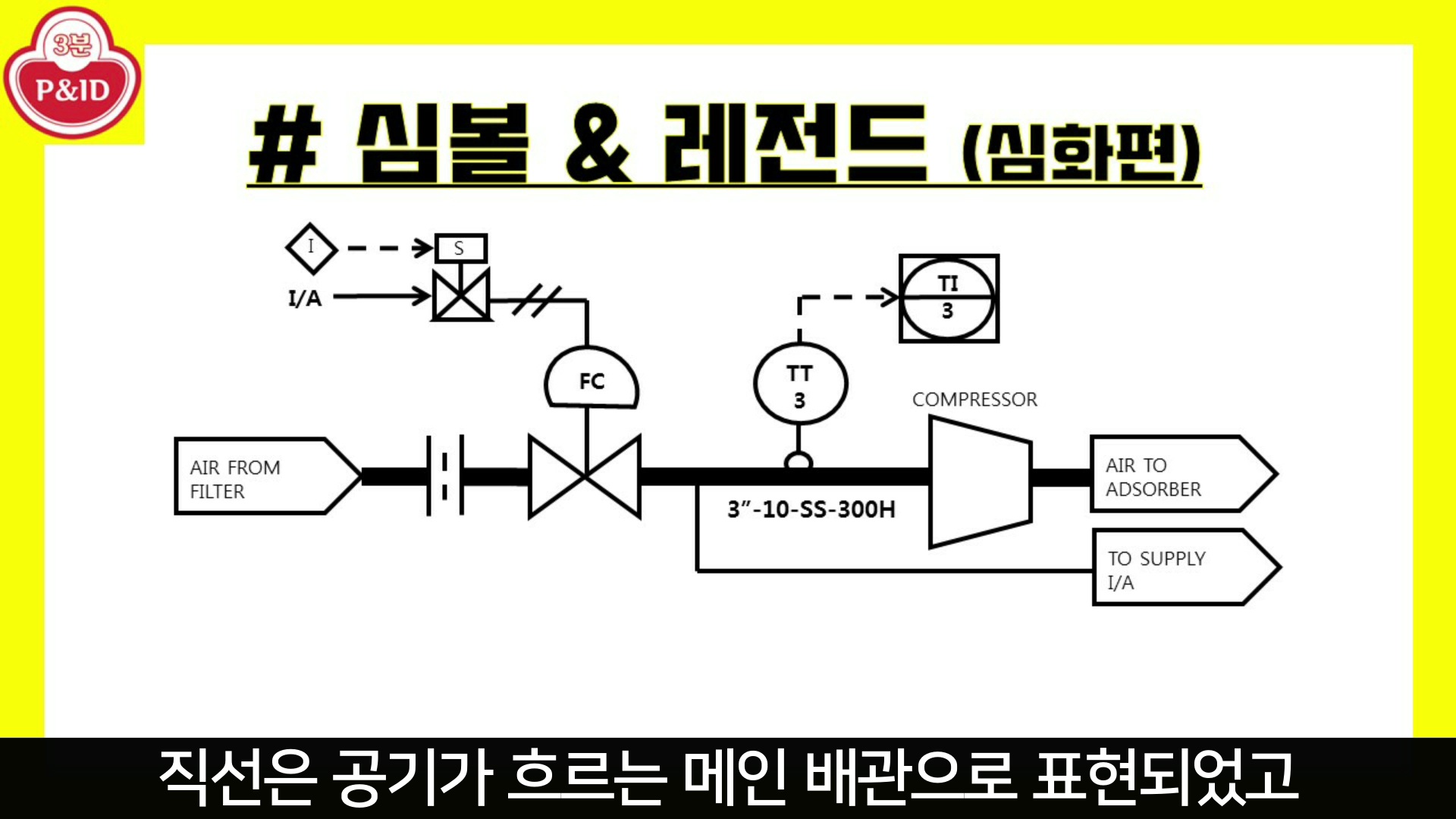

저번 시간에 보았던 도면을 보겠습니다.
이 공정은 공기(Air) 가 흐르고 있고
압축기로 들어가기 전에 On/off 밸브와
온도 트랜스미터가 있는 것을 볼 수 있습니다.


직선, 점선, 빗금이 모두 있죠?
직선은 공기가 흐르는 메인 배관으로 표현되었고
점선은 트랜스미터에 연결된 wiring을,



빗금은 밸브 액츄에이터에 공압을 주어
On/off 밸브를 자동으로 열고 닫을 수 있도록
Instrument Air라인을 표현한 것을 알 수 있습니다.


“Instrument Air” 에 관한 내용과
“TT” 에 관한 내용은 지난 영상에 올려두었으니
참고해주시면 좋을 것 같습니다.





여기서 하나더,

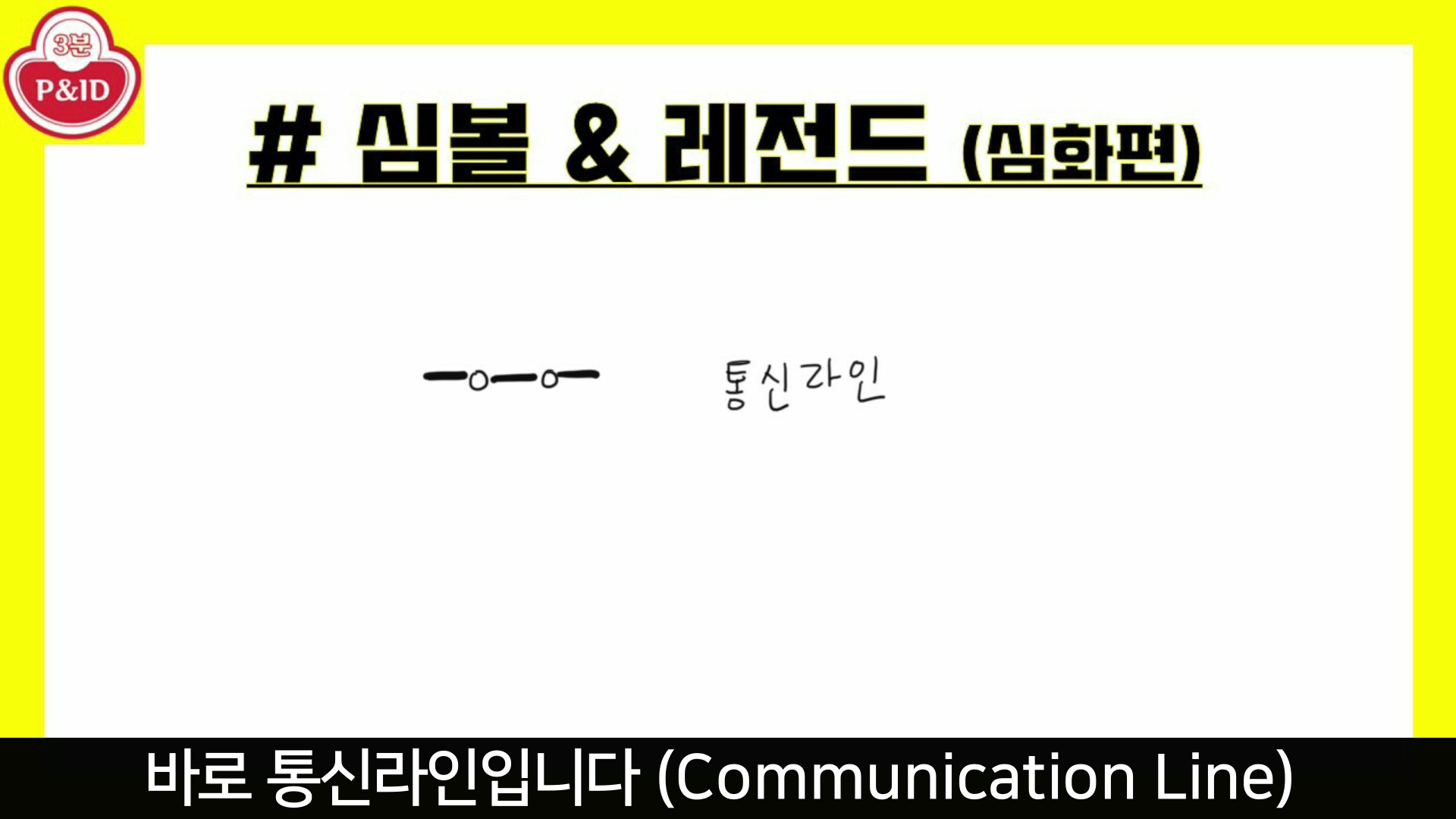

-o-o-o-
직선과 동그라미가 섞여있는 라인은 무엇일까요?
바로 통신라인입니다.(Communication Line)


화학공장에서는 여러 데이터를 주고 받으면서
제어하는 시스템이 필요한데, 이를 표현하기위해
통신라인이 바로 여기에 쓰입니다.


오늘 주제를 간단하게 정리해서
E-BOOK을 만들어 보았는데요.
오늘 내용과 관련된 문제를
풀어보실 수 있습니다.
어려운 것은 아니니 한 번 풀어보시면
좋을 것 같습니다.


본문 하단에

PDF파일 첨부하였습니다.

도움이 되셨길 바랍니다.
오늘도 행복한 하루 되세요. 감사합니다.



---
