P&ID 심볼 & 레전드 [기본편]



안녕하세요. 반갑습니다.
오늘은 P&ID Symbol & Legend 를 준비했습니다.




전 시간에 P&ID는 "화학공장의 지도"라고 말씀드렸는데요
지도에는 범례가 있습니다. 마찬가지로
P&ID에 나타낼 기호를, 어떻게 사용할 것인지
Symbol & Legend 에 모두 적혀져 있어야 합니다.


포함되어 있는 것들을 나열해보겠습니다.
P&ID는 공정배관계장도라고 설명드렸습니다.

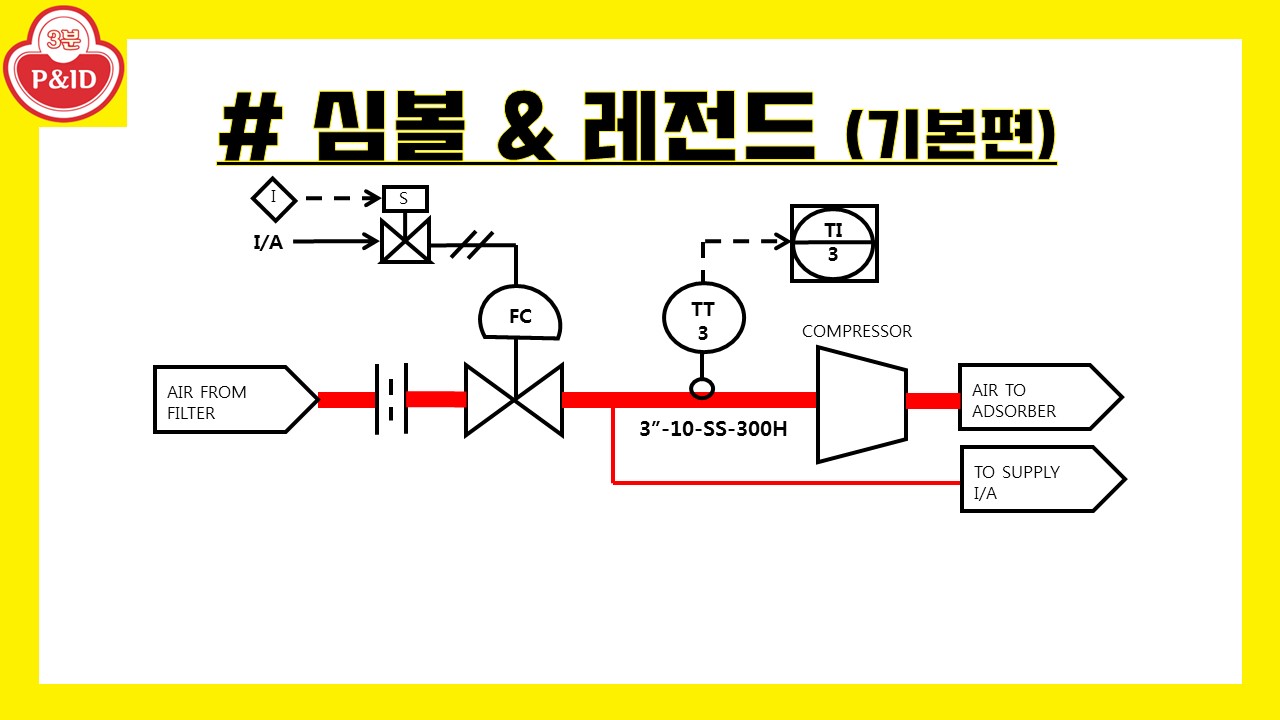

먼저 #공정라인이 (Process line) 있어야 합니다
ㅡ 이렇게 직선으로 나타냅니다.
주공정(Main Process Line)의 경우 굵은 직선이고요
부속공정 혹은 유틸리티는 (Minor Process or Utility Line)
얇은 직선으로 나타냅니다.
왼쪽에서 오른쪽으로 흐르는 것을 원칙으로 하며,
만약 도면에 나타낼 공간이 없는 경우에 한해
예외적으로도 허용되나, 최대한 원칙을 지켜야합니다.

그 이유는 P&ID는 최대한 직관적이고
간결하게 표현 되어야 하기 때문이에요.
왼쪽에서 오른쪽으로 흐르다가
다시 방향이 왼쪽이 되면 헷갈리잖아요?






두번째, 배관입니다.

P&ID에 있는 모든 라인에는
모든 배관은, 라인 넘버(LINE NUMBER) 라고 표현하는
이름이 붙어야 하는데요.
여기에 모든 정보가 담겨 있습니다.

예를 들어 보겠습니다.

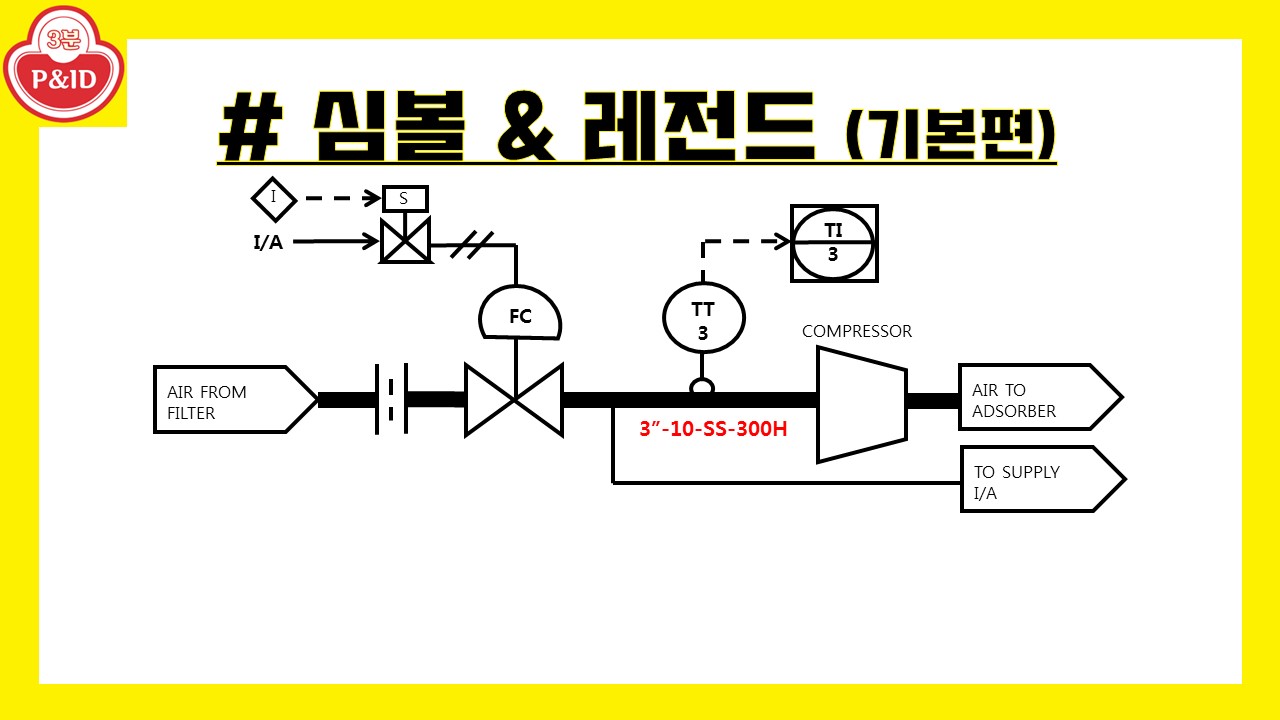

3"-10-SS-300H

이 라인 넘버에는 이 배관이 속한
직경, 재질, 배관 CLASS, 보온 등
배관에 대한 정보가 담겨 있습니다.

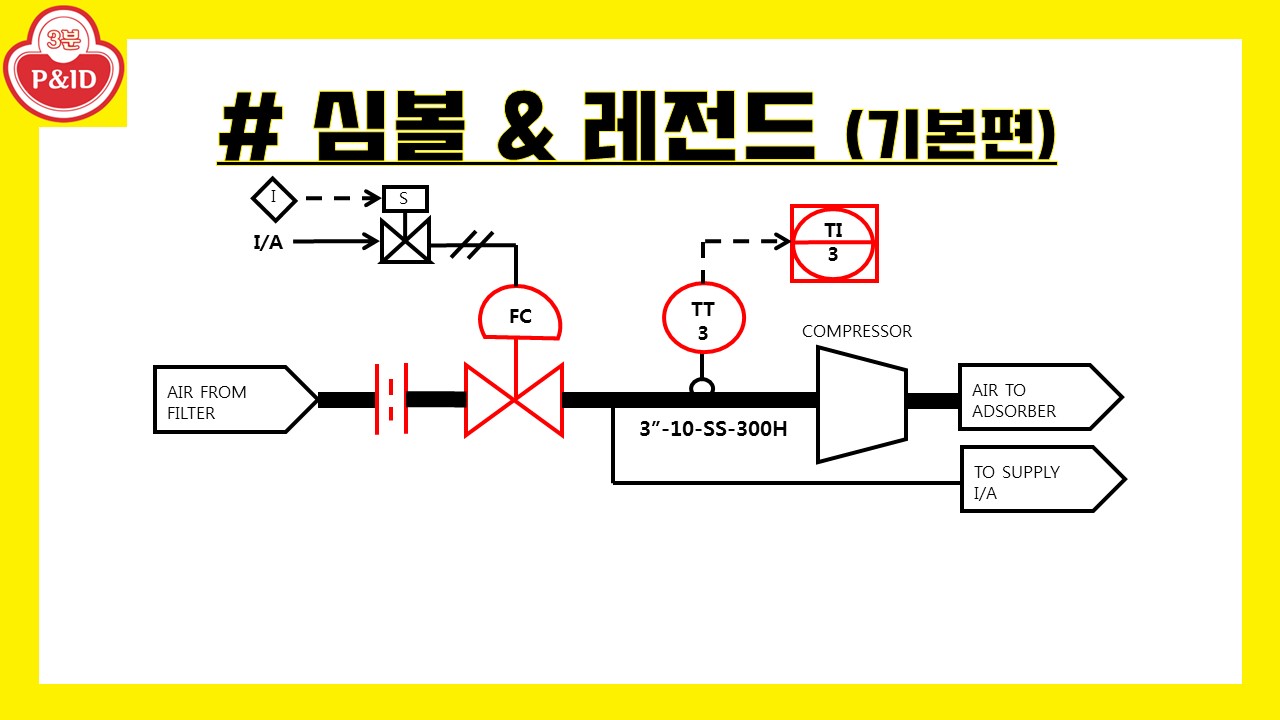

세번째, 계장입니다.
대표적인 계장류로는
콘트롤밸브, 유량계, 트랜스미터/콘트롤러가 있을 것입니다.
콘트롤밸브는 이렇게



밸브 표시위에 액츄에이터가 붙어있는 것들이고요
이 액츄에이터가 붙어있어야 자동으로 열고닫고
제어할 수 있습니다.
유량계는 오리피스, 벤츄리와 같은 차압을 측정하여
유량으로 변환하는 것들이며 이렇게 표시합니다.

트랜스미터와 콘트롤러는 보통 동그라미/네모로 표시가 됩니다.

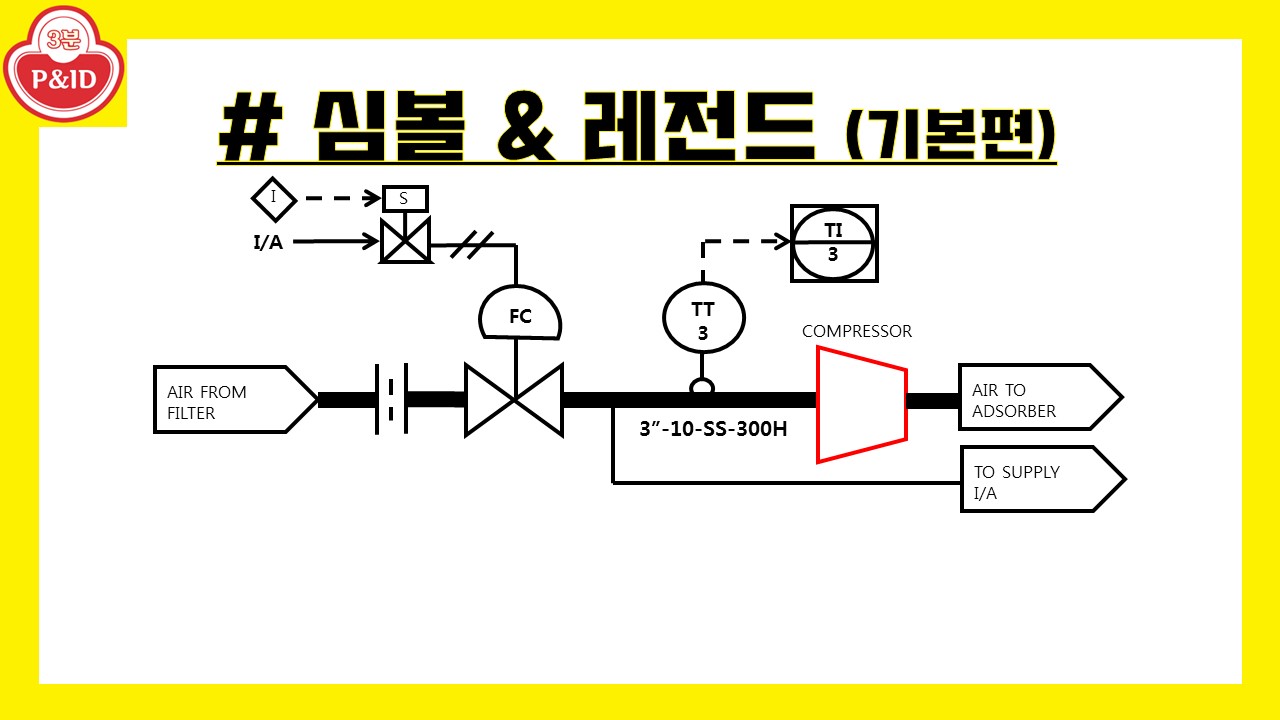

마지막, 설비입니다.
Vessel, column, tank, cooler, filter와 같은 장치류
펌프, 컴프레샤와 같은 회전기기를 포함한
모든 설비를 어떻게 표현할지 심볼로
정의되어 있어야합니다.




여러분,
Symbol & Legend 기본편은 여기서 마치구요.
다음편은 좀더 자세히, 심화편으로 찾아뵙겠습니다.



다음 영상 힌트는 빨간색이에요~~

행복하세요 :)



3분 P&ID 드림.





---
