안녕하세요 여러분


오늘은 "밸브 종류"에 대해 알아보겠습니다.
어떤 차이에 의해 밸브 이름이 바뀌는지
쉽게 알아보도록 하겠습니다.

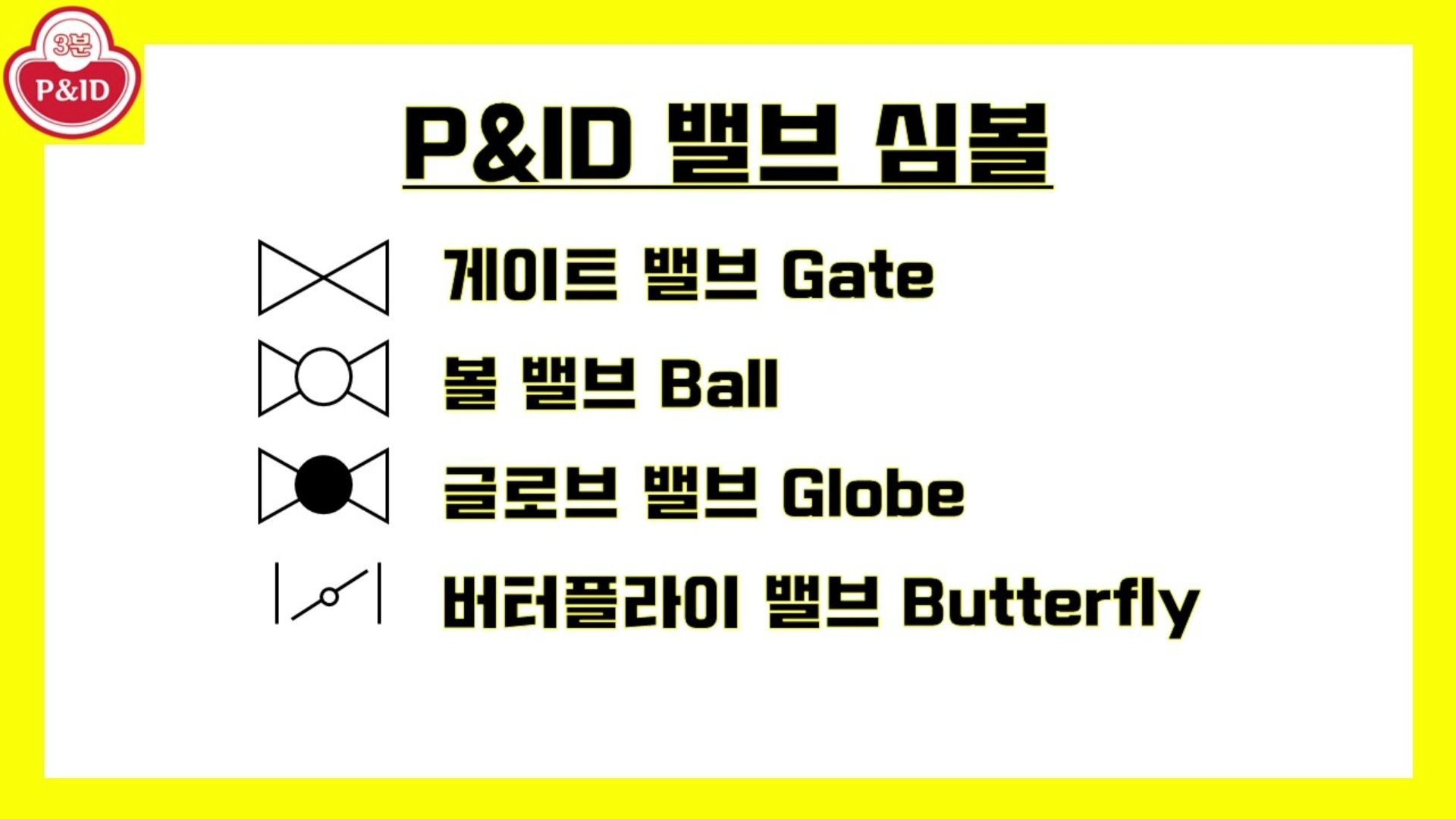

지난 시간에, P&ID 밸브 심볼에 대해
설명드렸는데요. 위에서부터

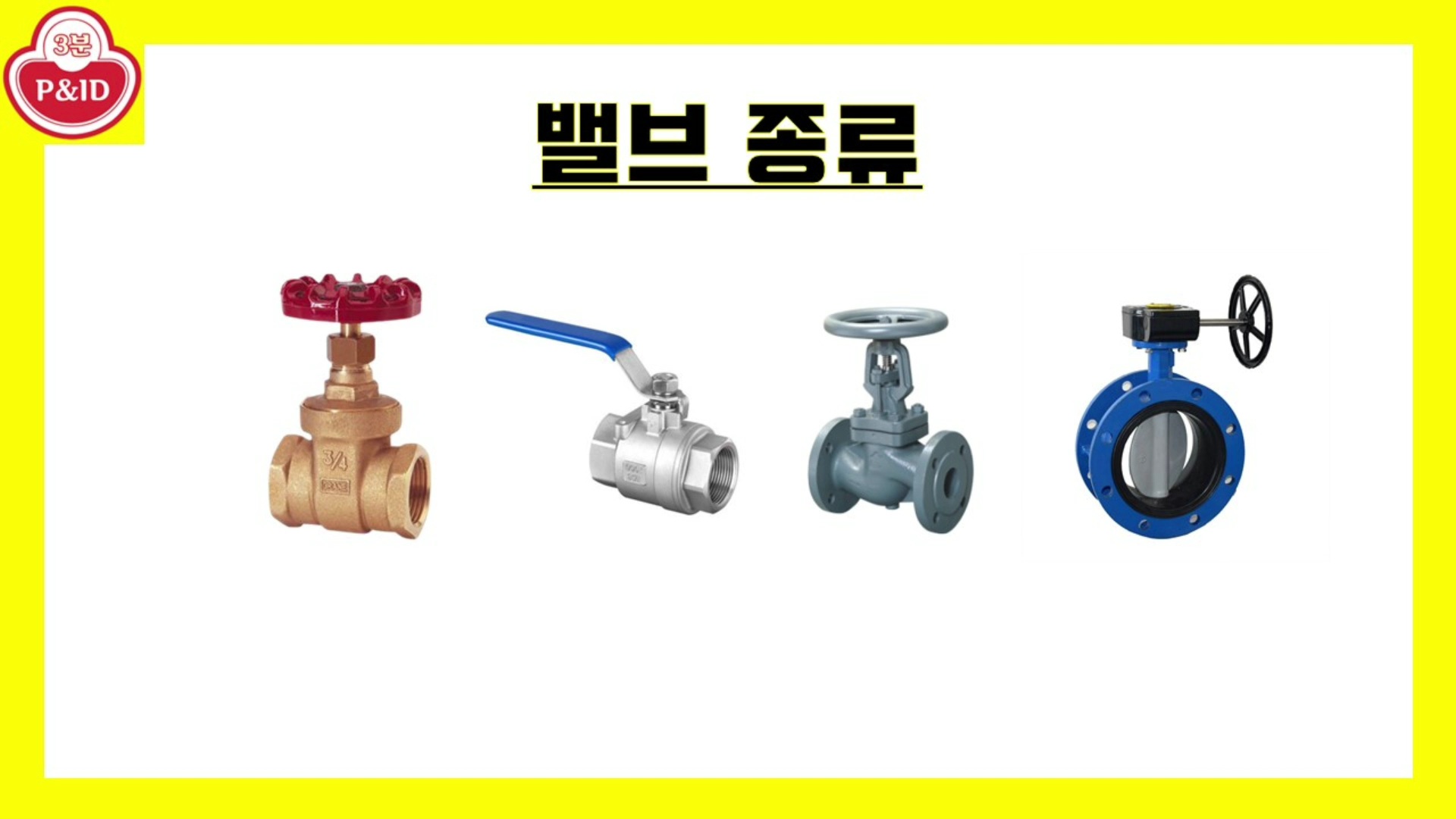

게이트 밸브, 볼밸브, 글로브 밸브, 버터플라이밸브입니다.

차이점을 설명 드리기 전에

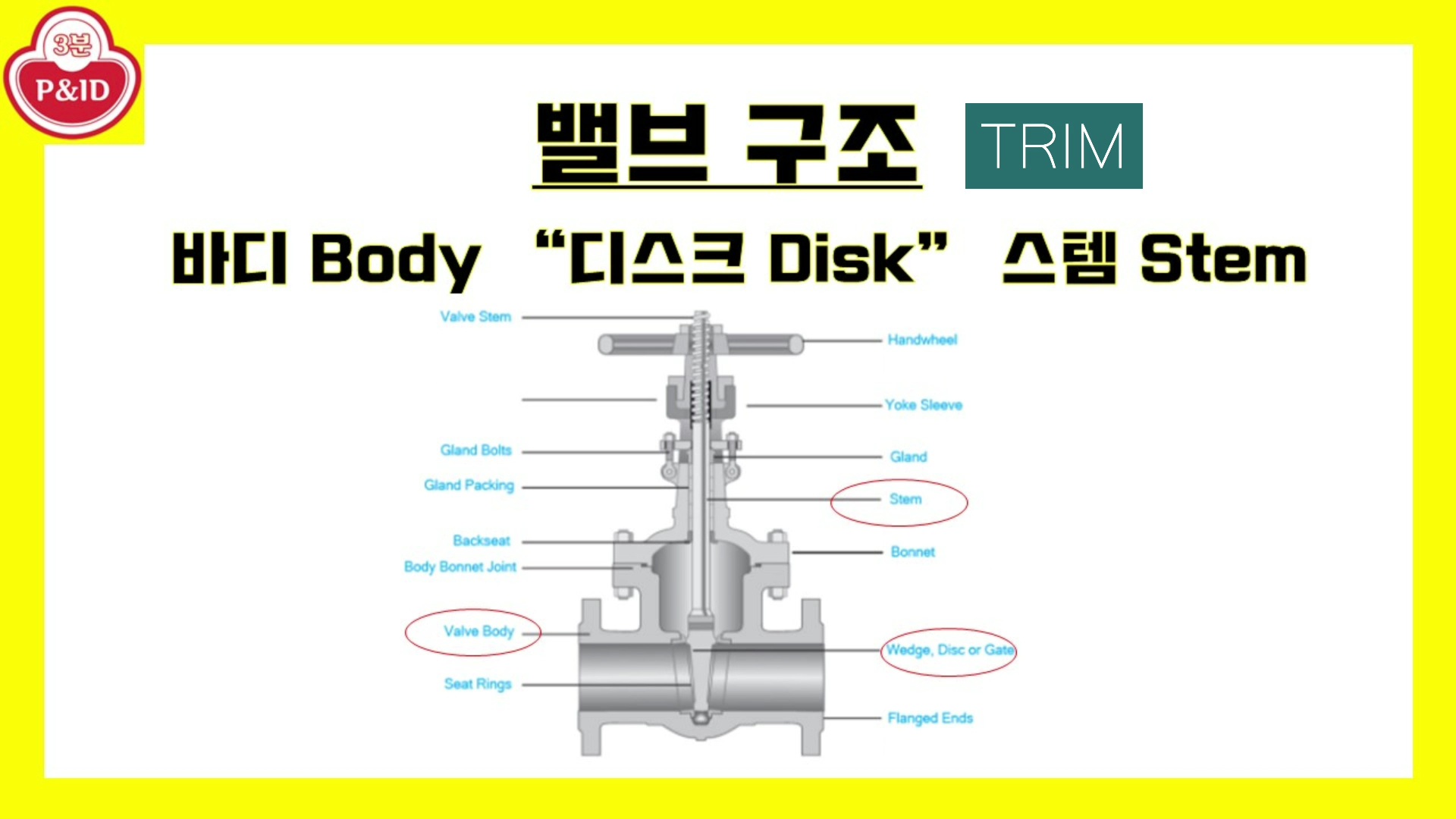

간단히 밸브 구조를 이해할 필요가 있습니다.

밸브의 용도는 "유체 흐름 조절"인 것으로
흔히 트림(Trim)이라고 총칭하여 부르는
주요 부품으로 구성되어 있습니다 (Valve Parts)

첫 번째, 유체가 흘러가는 바디(Body)
두 번째, 유체 조절을 담당하는 (Disc)
세 번째, 디스크를 움직이기 위한 스템(Stem)

바로 두번째인 디스크 기준으로 설명해보겠습니다.

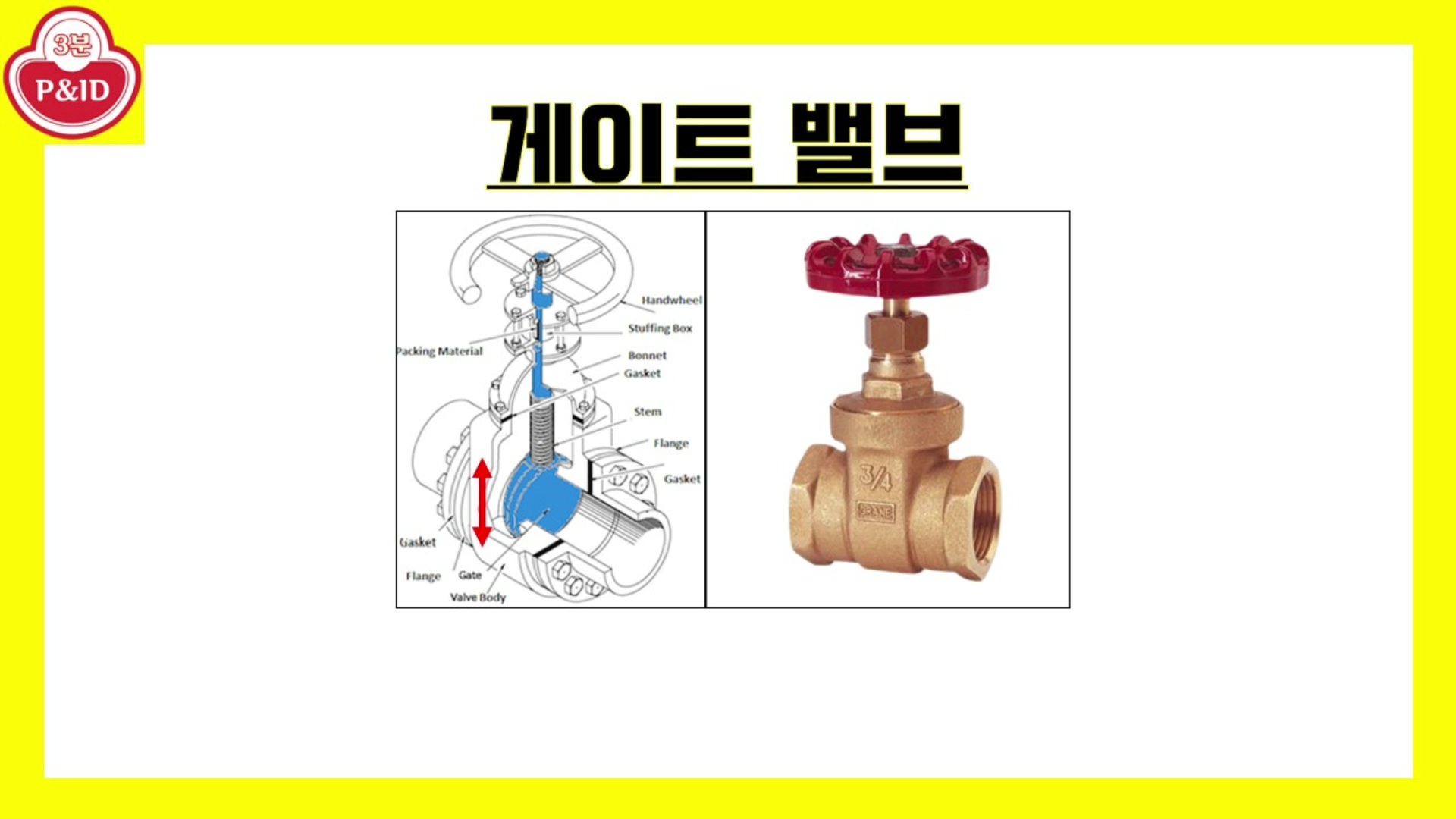

먼저 게이트 밸브는, 마치 공항의 "게이트" 문처럼
동그란 판 모양의 디스크가
여닫이 문이 열리고 닫히는 것과 같은 원리입니다.
가장 단순한 모양이라고 보시면 됩니다.

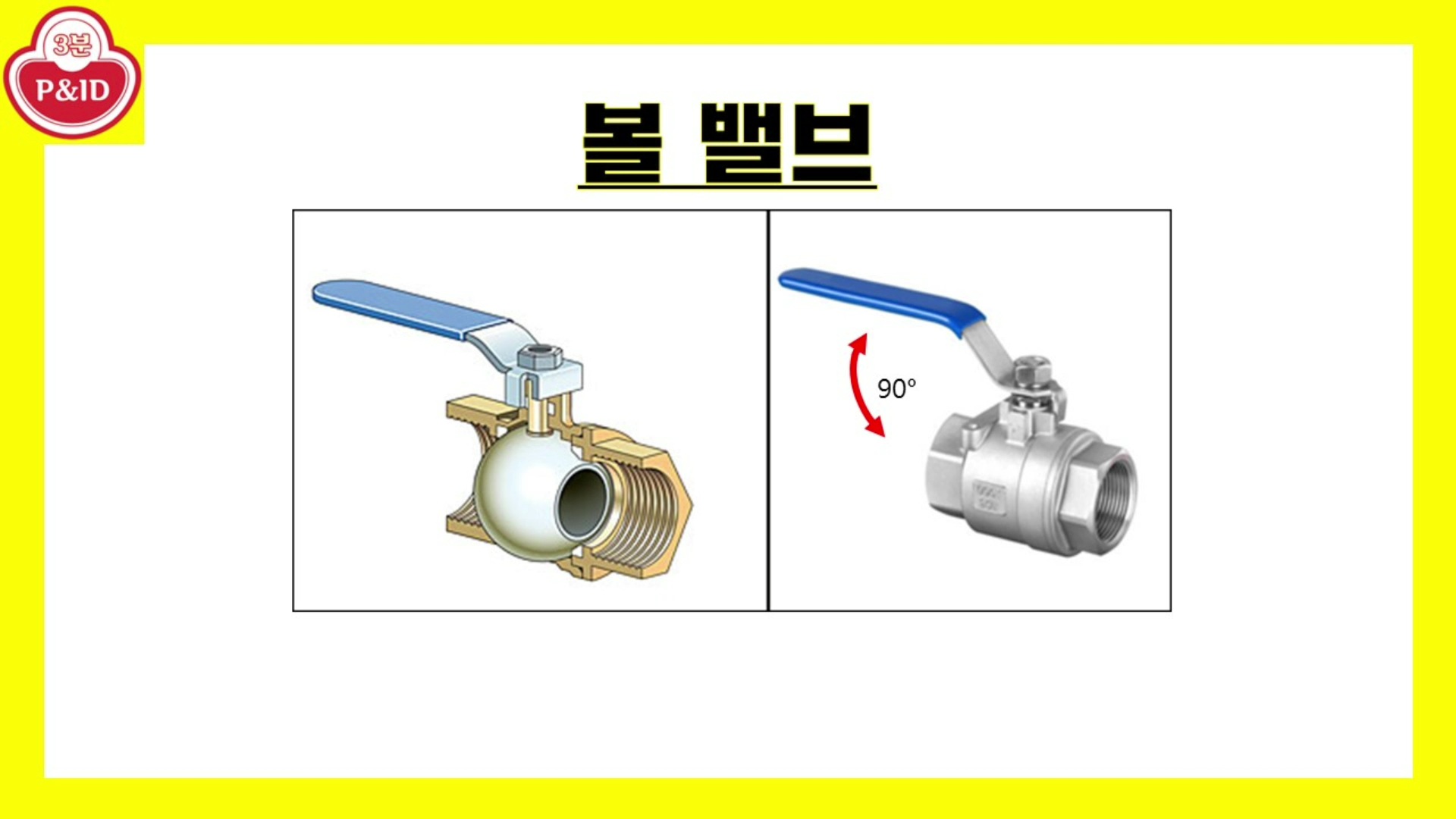

볼밸브는 안에 "볼" 처럼 생긴 디스크가
들어 있는데, 구멍이 뚫려 있습니다.
그 사이로 유체가 흘러가면서 조절이
되는 원리이며, 게이트보다는 좀 더
미세한 조절이 가능합니다.

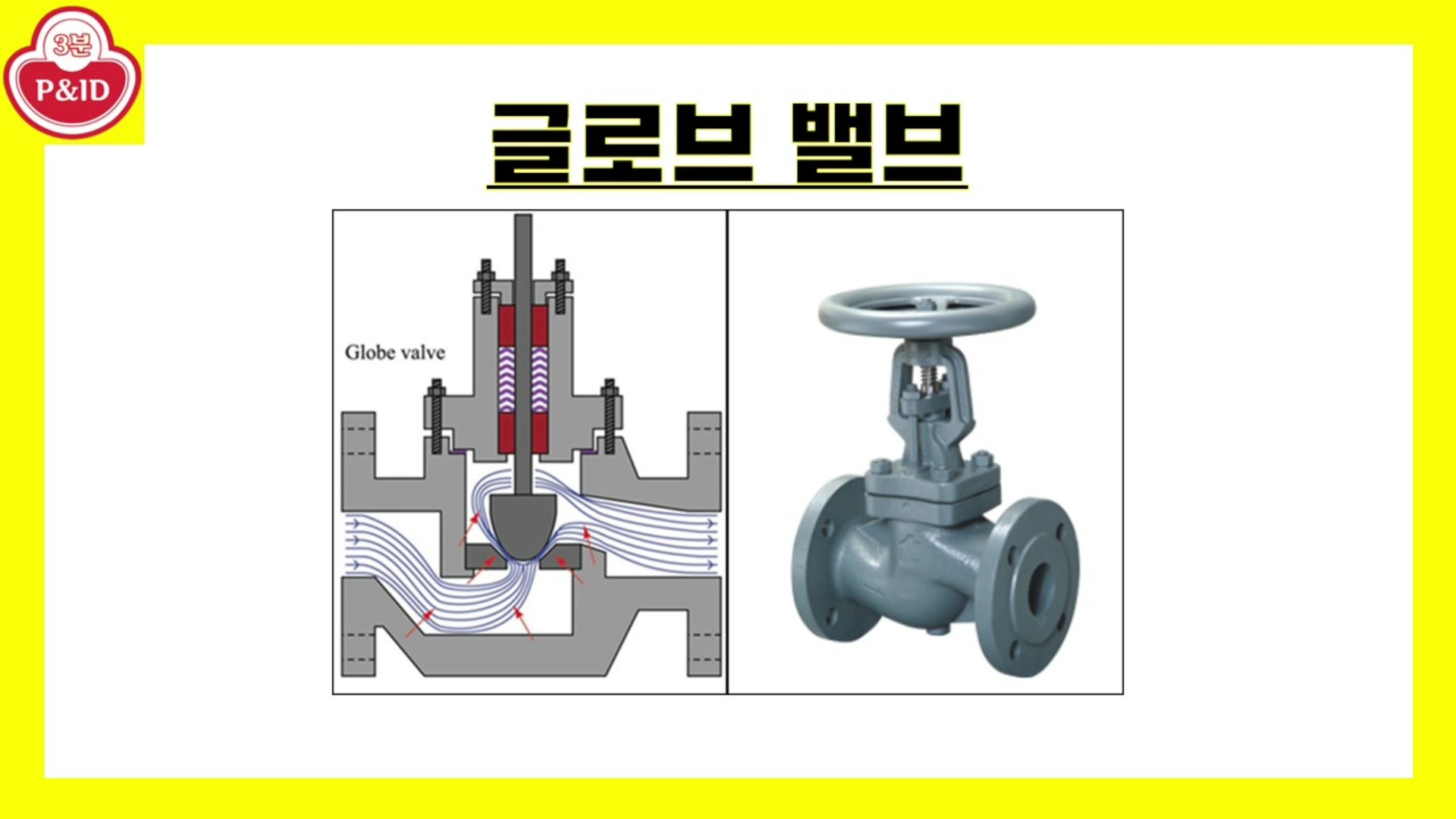

글로브 밸브는 앞서 언급한 게이트, 볼밸브와는
다르게 유량이 직선방향으로 흐르다가
수직방향이 된 후, 다시 직선방향으로 바뀌게 됩니다.
밸브 바디 모양이 "구형 Globe"과 같아서
이름이 글로브 밸브로 지어졌습니다.
유체의 방향과 반대로 디스크가 움직이기 때문에
압력 컨트롤 면에서 가장 우수하다고 볼 수 있습니다.

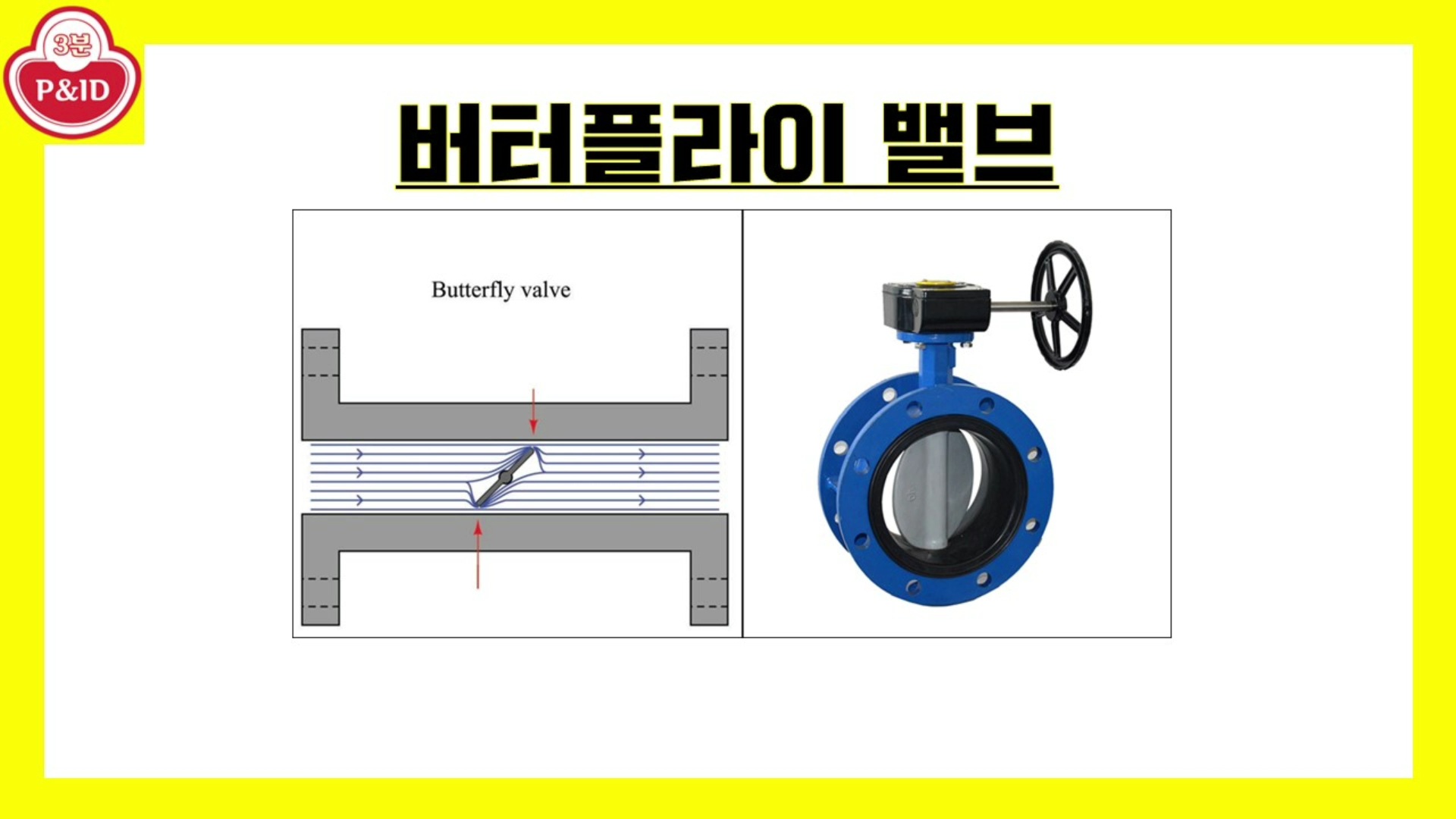

마지막 버터플라이밸브입니다.
디스크의 모양이 나비 날개처럼 생겼는데요.
날개를 접었다 폈다하면서 유량을 조절하는 원리입니다.

여러분. 밸브 종류마다 가지고 있는 장단점은 다릅니다.
다음 시간에는 밸브 종류 특징과 용도에 대해
알아보도록 하겠습니다.
